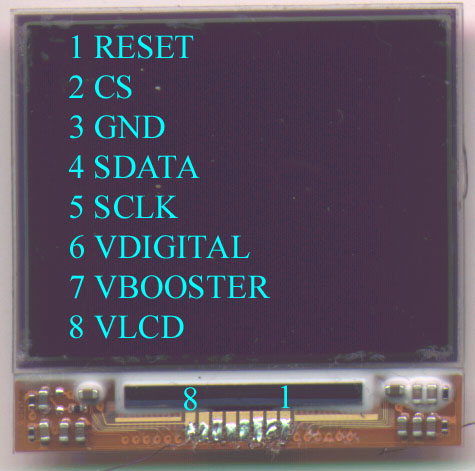

Nokia Farbdisplay 3510i
Basic-Code 3510i für ATmega128L

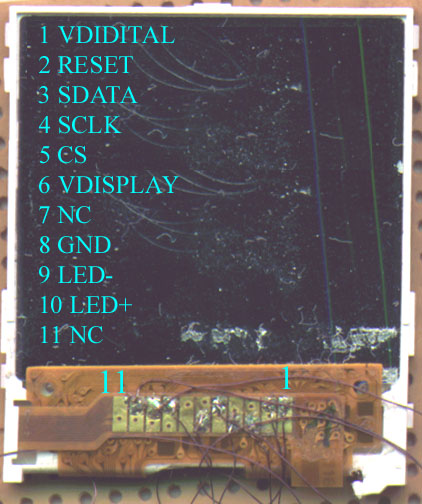

Nokia Farbdisplay 6100
Der Stecker ist extrem klein und es ist sehr schwierig,
Kabel daran zu löten.
Daher habe ich die weisse Schutzfolie von der unteren
Seite vorsichtig abgezogen.
Die Kabel können direkt auf die Kontakte der
flexiblen Leiterplatte gelötet werden.
LED- und LED+ sind die Anschlüsse für
die Hintergrundbeleuchtung. Diese besteht aus
zwei hintereinander
geschalteten LEDs (etwa 6.5 V), die mit maximal 30 mA belastet
werden
dürfen.
Achtung: Dieser
Code gilt nur für Platinen mit dem Controller
PCF8833
Basic-Code 6100 für ATmega128L
Anmerkung: Für die Versorgungsspannungen VDigital
und Vbooster/Vdisplay habe ich bei beiden
Displays 2.8 Volt
(Knopfzelle CR2032) gewählt. Vdigital (Spannung für Interface zum
Mikrocontroller)
kann aber auch sehr viel niedriger sein.

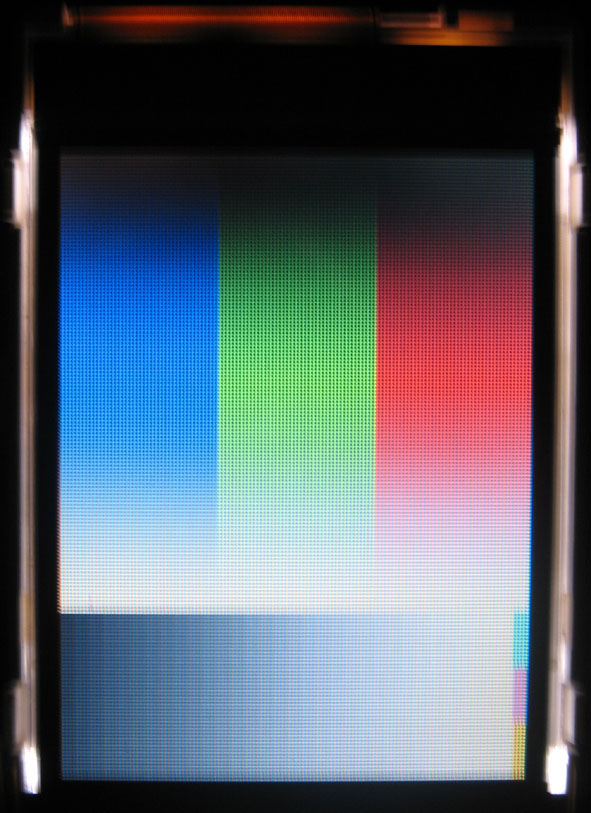

Siemens S65
Basic-Ansteuerung für ein S65-TFT-Display mit
Sharp-Controller.
Die Nummer der Platine muss mit
LS020...beginnen.
Vielen Dank an Christian Kranz.
Links
Using
the Siemens S65-Display von Christian Kranz
E-Mail martin-k@x-mail.net
